Aula 9: Estudo Guiado

O mapa de memória é uma referência para a função e característica das posições, ou blocos, de memória. Ele é útil durante a programação para nos lembrar os locais onde estão localizados os nossos periféricos.

O mapa de memória é uma fonte valiosa de consulta, pois resume todo o endereçamento implementado no computador.

Ao ligar o contador, precisaremos apagar os LEDs e escrever o valor zero nos displays de sete segmentos. Isso pode ser feito através de uma sequência de carga de imediato seguida do armazenamento nas devidas posições de memória.

Além disso, devemos inicializar as posições de memória de todas as variáveis que utilizaremos. Para tanto, precisamos definir as variáveis necessárias para o funcionamento do programa. Como exemplo, utilizaremos os valores a serem escritos nos displays de sete segmentos. Para simplificar o exemplo, consideraremos que a contagem está limitada a 999. Nesse caso, precisaríamos de três variáveis, que estariam alocadas nos seguintes endereços:

• Valor das unidades: Memória[0] ;

• Valor das dezenas: Memória[1];

• Valor das centenas: Memória[2].

Existem outras variáveis que não estão listadas de vem ser alocadas na memória, como por exemplo: o flag de inibir contagem; os valores dos limites de contagem; etc…

O mesmo deve ser feito para as constantes necessárias, como por exemplo:

• O valor zero, para poder fazer comparações;

• O valor um, para fazer incrementos;

• O valor dez, para poder fazer comparações que definem o limite da faixa a ser exibida no display.

Para evitar problemas (que ocorrem somente em algumas placas) com os flip flops dos botões, é recomendável fazer o reset deles durante a inicialização.

Basicamente, temos a leitura e verificação do estado dos botões que definem as funções principais do nosso contador. Conforme o estado desses botões, devemos, ou não, executar as rotinas de:

• Incremento de contagem;

• Reinício de contagem;

• Configuração de valores.

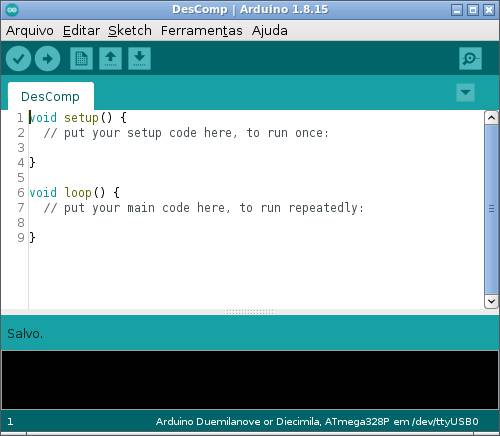

Um exemplo do pseudocódigo para o laço principal (ou Loop) do programa:

### INÍCIO:

Ler o botão de incremento de contagem (KEY0):

-   Caso tenha sido pressionado, desviar para a sub-rotina de incremento de valor.

Escrever os valores das variáveis nos respectivos displays (pode ser uma sub-rotina).

Ler o botão de configuração do limite de incremento (KEY1):

-   Caso esteja pressionado, desviar para a sub-rotina de configuração do limite de incremento.

Verificar se o limite de contagem foi alcançado (pode ser uma sub-rotina).

Ler o botão de reiniciar contagem (FPGA_RESET):

-   Caso esteja pressionado, desviar para a sub-rotina de reiniciar contagem.

Desviar para o **INÍCIO**.

Limite de Incremento

Digamos que o contador deve contar até um determinado valor limite. Para que isso ocorra, é necessário que armazenemos esse limite na memória e durante a contagem, verifiquemos se o mesmo foi alcançado. Esta rotina trata do armazenamento desse limite na posições adequadas da memória.

Ler o valor das chaves que definem o limite de contagem para as unidades:

-   Escrever o valor na posição de memória desse limite.

Aguardar o pressionamento de KEY1:

-   Ler o valor das chaves que definem o limite de contagem para as dezenas:

-   Escrever o valor na posição de memória desse limite.

Aguardar o pressionamento de KEY1:

-   Ler o valor das chaves que definem o limite de contagem para as centenas:

-   Escrever o valor na posição de memória desse limite.

Retornar da sub-rotina.

Incrementando a Contagem

Quando o incremento da contagem é executado, devemos verificar se não ocorre o “vai um” (carry out) entre os dígitos que representam o valor incrementado.

Limpar o _flag_ de botão 0 apertado (acessar endereço 511).

Verificar _flag_ de inibir a contagem:

-   Caso esteja setado, deve retornar da sub-rotina.

Incrementar o valor de unidades da contagem:

-   Comparar o resultado do incremento das unidades com dez:

    -   Se for igual, escrever zero nas unidades e incrementar a dezena.

    -   Se não for igual, escrever o valor incrementado nas unidades e retornar da sub-rotina.

-   Comparar o resultado do incremento das dezenas com dez:

    -   Se for igual, escrever zero nas dezenas e incrementar a centena.

    -   Se não for igual, escrever o valor incrementado nas dezenas e retornar da sub-rotina.

-   Comparar o resultado do incremento das centenas com dez:

    -   Se for igual, escrever zero nas centenas e incrementar os milhares.

    -   Se não for igual, escrever o valor incrementado nas centenas e retornar da sub-rotina.

Continuar esse procedimento até chegar ao último valor a ser comparado, por exemplo: as centenas de milhares.

-   Comparar o resultado do incremento das centenas de milhares com dez:

    -   Se for igual, acender o LED indicador de _Overflow_ e ativar o _flag_ de inibir contagem.

    -   Se não for igual, escrever o valor incrementado nas centenas de milhares e retornar da sub-rotina.

Retornar da sub-rotina.

Verificação do Limite de Contagem

Caso o limite de contagem seja atingido, devemos:

• Parar a contagem;

• Indicar o estado de limite atingido.

Deve comparar cada posição de memória do limite com a posição de memória da contagem atual:

-   Para as unidades;

-   Para as dezenas;

-   Para as centenas;

-   Para as unidades de milhares;

-   Para as dezenas de milhares;

-   Para as centenas de milhares.

Caso todas comparações resultem iguais, devemos:

-   Ativar o _flag_ de inibir contagem;

-   Acender o LED de **Limite Atingido**.

Retornar da sub-rotina.

Reinício de Contagem

Para reiniciar a contagem, devemos limpar os valores de contagem, limpar os indicadores de estado e reabilitar a contagem.

Escrever zero nas variáveis de contagem.

Limpar o _flag_ de inibir contagem.

Apagar o LED de _Overflow_.

Apagar o LED de **Limite Atingido**.

Retornar da sub-rotina.
