Aula 1: O Fluxo de Dados

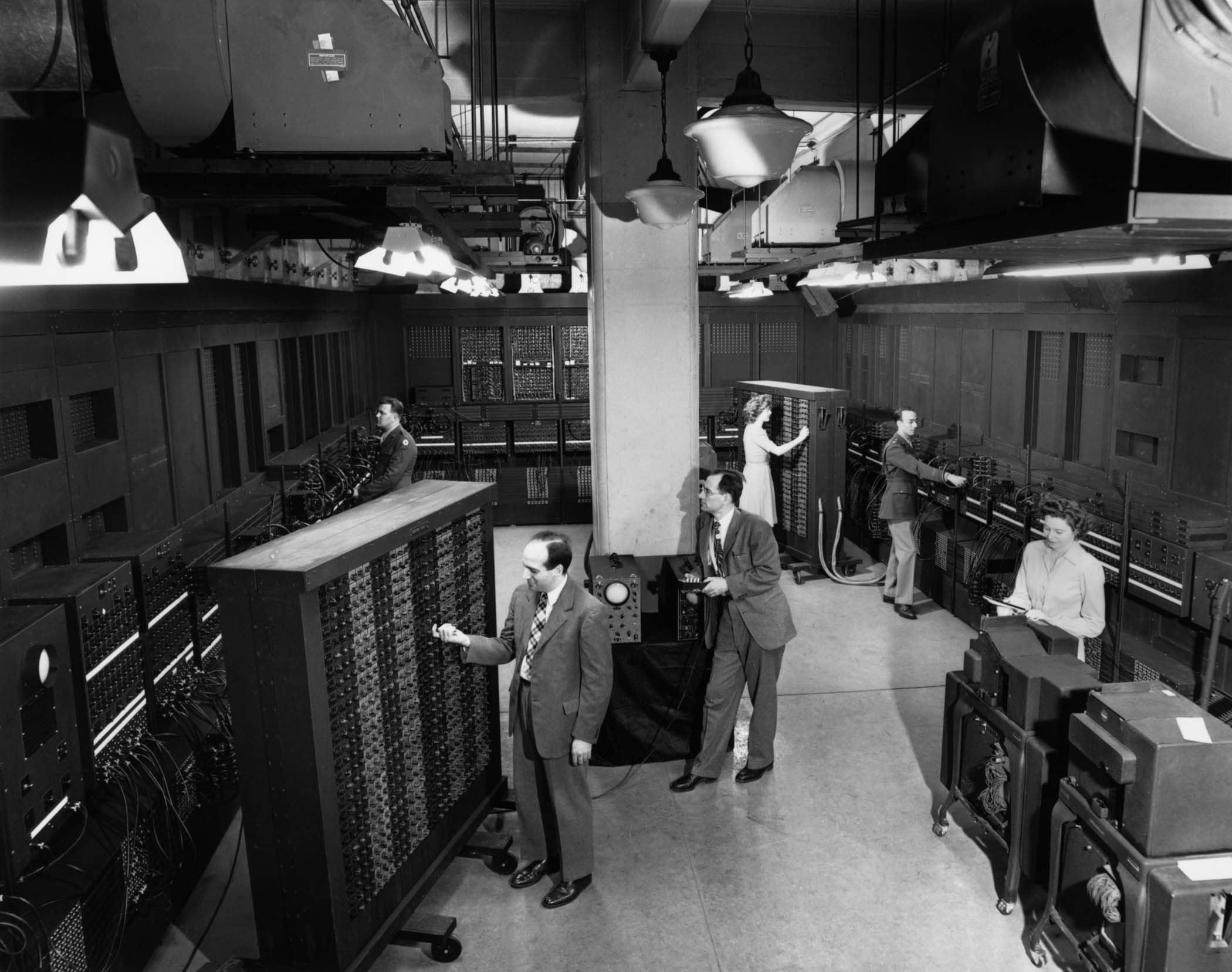

O ENIAC, criado por John Presper Eckert e John Mauchly entre 1943 e 1945 na Universidade da Pensilvania, foi considerado por muito tempo o primeiro computador de uso geral já construído. Porém, ele não possuía uma caracteristica muito importante, a capacidade de armazenar o programa sendo executado para uso posterior. O conceito de programa armazenado, foi implementado no sucessor do ENIAC (Electronic Numerical Integrator and Computer), o EDVAC (Electronic Discrete Variable Automatic Computer).

Características do ENIAC:

• Principal finalidade: cálculos balísticos;

• Consumia 150 kW de potência;

• Tinha 18.000 válvulas;

• Pesava aproximadamente 30 toneladas;

• Ocupava 170 metros quadrados;

• Processava, por segundo, 5.000 adições ou 357 multiplicações ou 38 divisões;

• Entrada de dados através de cartões perfurados;

• A saída de dados era dada por uma sequência de lâmpadas e um perfurador de cartões;

• Não foi utilizado durante a segunda guerra mas participou nos cálculos da bomba de hidrogênio.

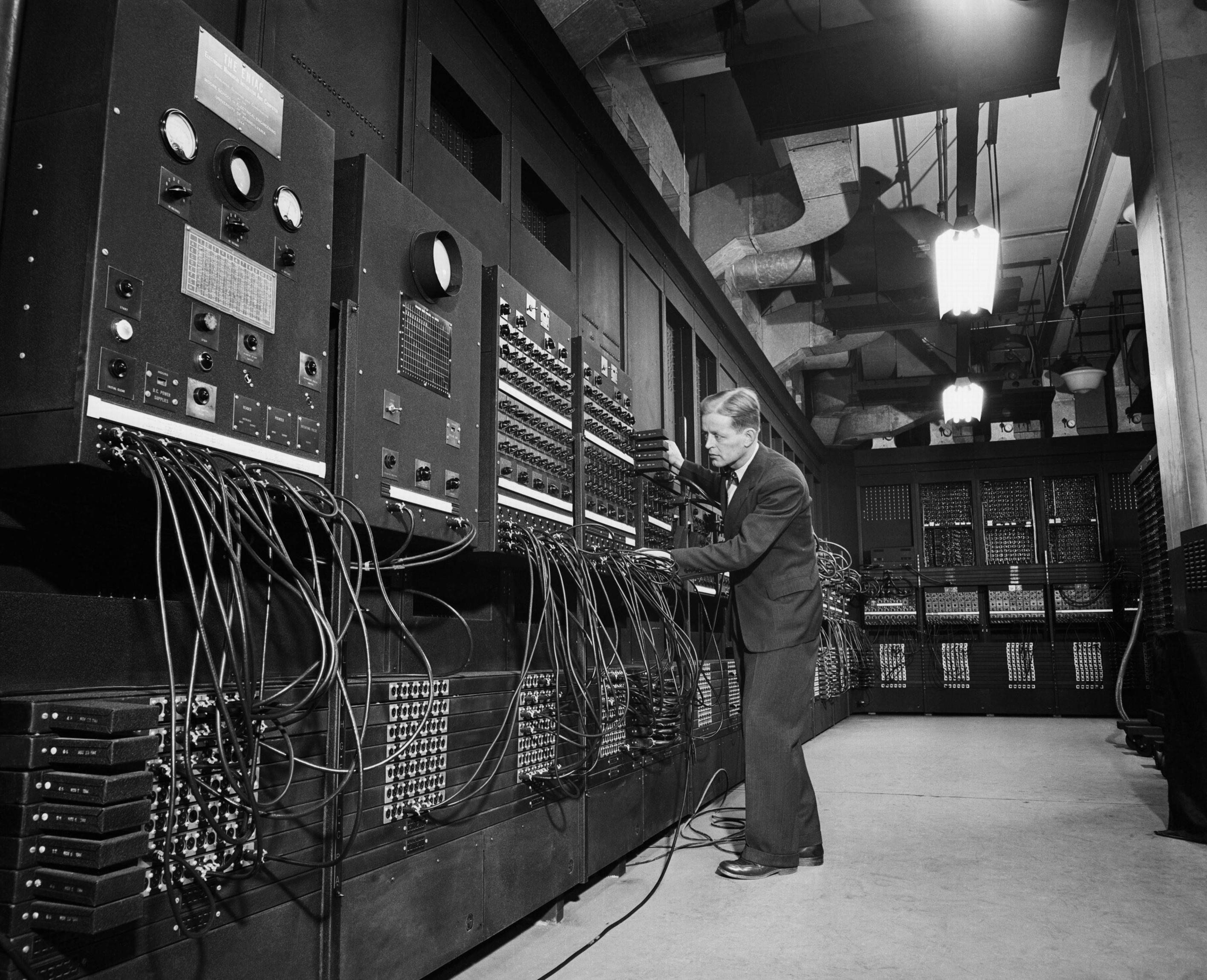

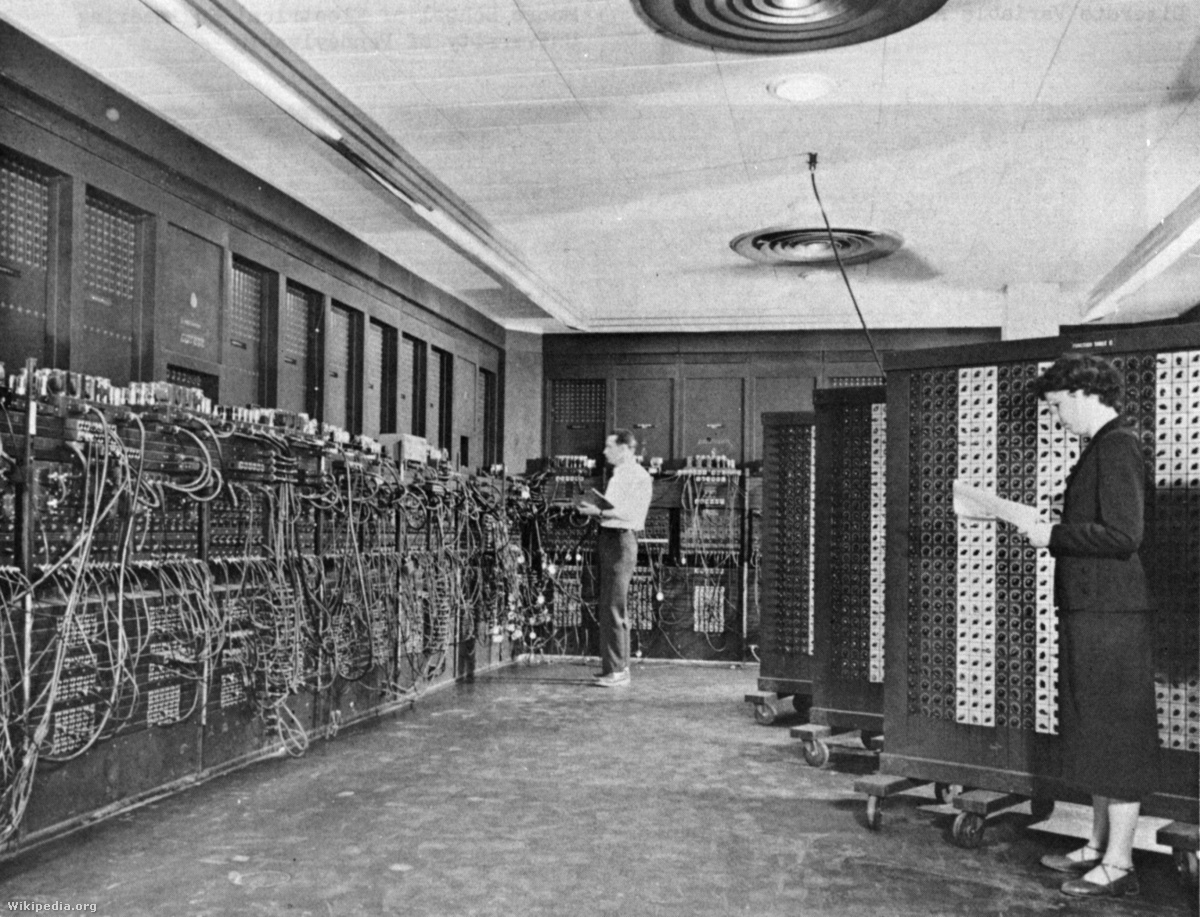

Na verdade, o ENIAC era uma coleção de unidades funcionais que eram interconectadas e configuradas para resolver um determinado problema matemático. Ou seja, a programação do ENIAC era feita através da conexão de cabos e configuração de chaves nos painéis dessas unidades funcionais.

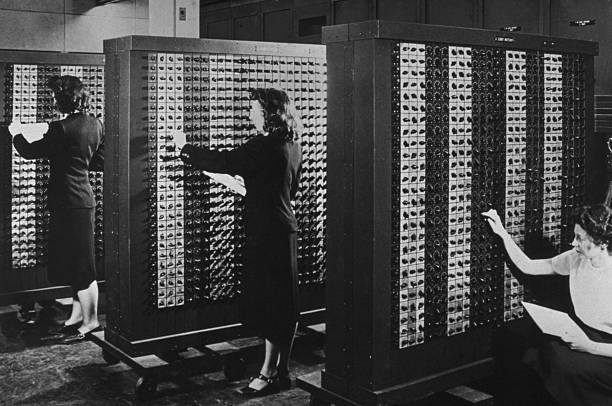

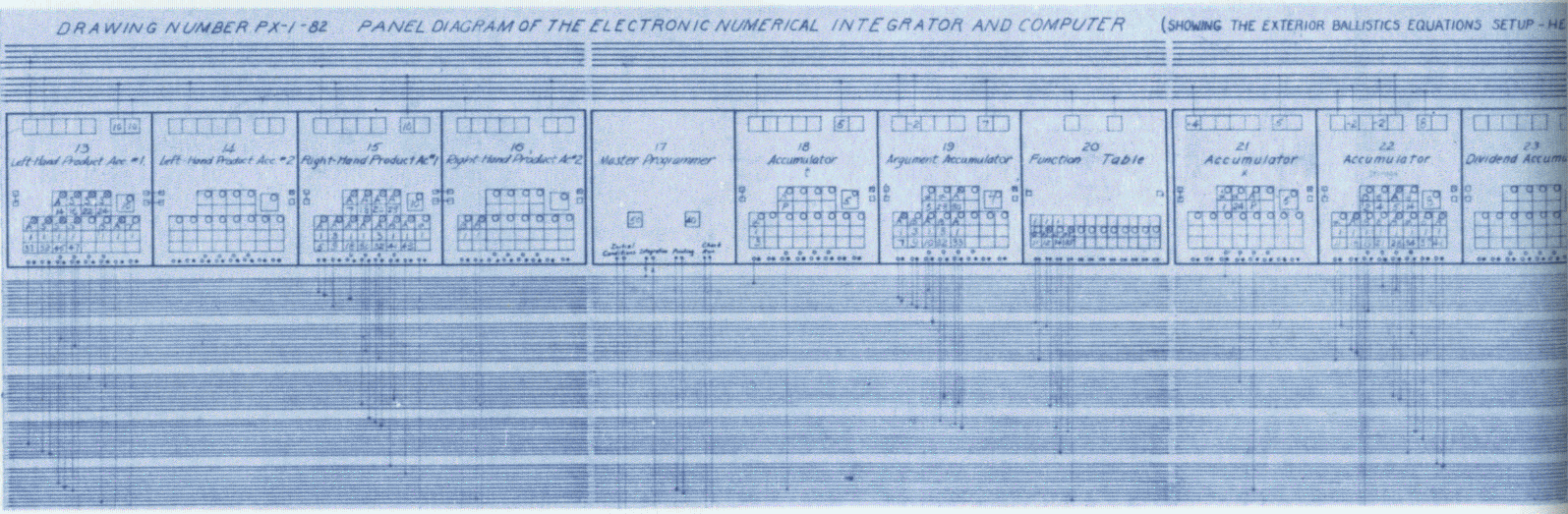

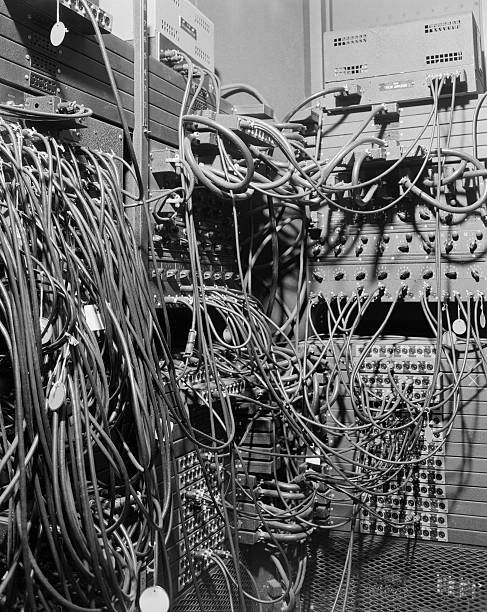

Com o objetivo do programa definido, era feita a sua programação através de esquemas de conexão.

A programação do ENIAC era a criação de um caminho para os dados, ou fluxo de dados, que resolvesse o problema em questão. Uma atividade similar ainda é utilizada na criação de projetos digitais, mais especificamente, no projeto de processadores.

Curiosidade

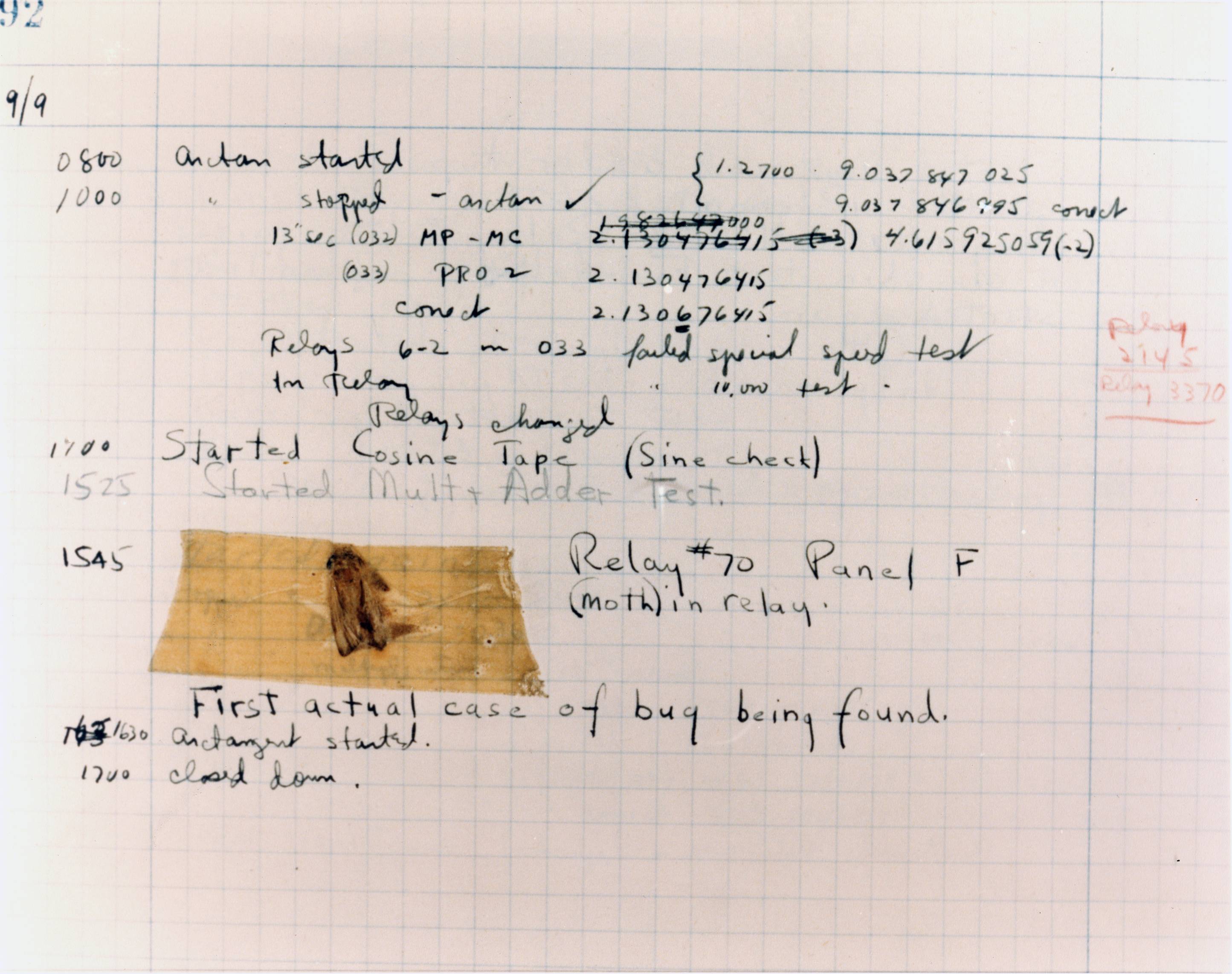

O primeiro bug verdadeiro foi encontrado, em 09 de setembro de 1947, no computador Mark II, em Harvard. Fazia parte da equipe a criadora do primeiro compilador: Grace Murray Hopper.

Por exemplo, para criar, de forma semelhante ao que era feito no ENIAC, um caminho de dados que resolva a seguinte equação:

S = 2x - 3y + 7

Utilizaríamos unidades funcionais para executar as somas e outra para executar a subtração.

As unidades funcionais utilizam os operandos, indicados pelas letras A e B, da seguinte forma: A operação B.
Ou seja, no caso de se usar um subtrator, a saída dele será dada por: A - B.

Um grande inconveniente, similar ao que ocorria com o ENIAC, é a necessidade de reconectar (reprogramar) as unidades funcionais para resolver outra equação diferente.

Por exemplo, para a equação S = 3x + 3y - 5, teríamos o FD mostrado abaixo.

Além disso, para cada operação temos que usar uma unidade funcional nova, não há como reutilizar a mesma unidade várias vezes.

Para otimizar a utilização dos componentes do fluxo de dados, podemos fazer com que ele seja configurável dinamicamente. Uma forma de fazer isso é utilizando elementos que memorizem os resultados intermediários e adicionar circuitos multiplex para reconfigurar o caminho de dados.

A configuração do FD é feita pela alteração dos sinais de controle de acordo com o cálculo que desejamos fazer. Por exemplo, para calcular o valor de 3x - 4, podemos utilizar a seguinte sequência passos de ativação dos pontos de controle.

Primeiro Passo para a Equação 3x - 4

• Iniciamos fazendo o RESET (pulso no ponto de controle Reset A, permanecendo em 0 após o pulso) do registrador A. Isso fará com que esse registrador, também chamado de ACUMULADOR, tenha o valor 0.

• Colocamos o valor de “x” na entrada B da ULA.

• Selecionamos a soma como a operação da ULA a ser executada (ponto de controle Operação = 1).

• Selecionamos a entrada 1 do MUX, para que o resultado da operação seja armazenado no Acumulador (ponto de controle Sel MUX = 1).

• Ativamos o Acumulador (ponto de controle Habilita A = 1), para que o resultado da soma seja escrito no Acumulador no momento da subida do próximo clock.

Como o clock ainda não ocorreu, após o tempo de propagação dos sinais pelo FD, teremos a entrada do Acumulador com o valor de “x” e a sua saída com o valor anterior (após o reset) 0.

No momento do pulso de clock, a saída do Acumulador é atualizada para o valor “x”.

• Enviamos o pulso de clock.

De agora em diante, a cada pulso de clock adicionaremos “x” ao Acumulador. Ou seja, teremos o resultado acumulado das somas.

Segundo Passo para a Equação 3x - 4

Este passo, como visto anteriormente, é o envio de um pulso de clock.

Após esse clock teremos o valor de “x+x+x” na entrada do Acumulador, como pode ser visto abaixo.

Terceiro Passo para a Equação 3x - 4

Este passo é o envio de um pulso de clock, para obter o resultado final das somas com “x” no Acumulador.

Quarto Passo para a Equação 3x - 4

Neste passo, precisamos:

• Mudar a entrada de dados para o valor 4 (entrada B da ULA).

• Mudar a operação para realizar a subtração (ponto de controle Operação = 0).

Ao enviar o último pulso de clock, armazenamos no acumulador o valor 3X-4.

Para tanto, utilizaremos uma ULA que possui somente a soma e a subtração, que está na ABA Modelos VHDL.

Os outros componentes utilizados também estão na ABA Modelos VHDL.

As características do circuito estão listadas abaixo:

• Dados com largura de 4 bits;

• As entradas x e y devem ser conectadas às chaves de entrada da placa DE0-CV:

  • As chaves SW3 até SW0 serão a variável y;

  • As chaves SW9 até SW6 serão a variável x;

• A saída S (Resultado) deve ser conectada aos LEDs vermelhos.

• É obrigatório a utilização de um detector de borda, também chamado de discriminador de borda, na entrada do botão de clock.

  • Note que o clock da placa, que é chamado de CLOCK_50, deve ser conectado ao detector de borda.

Para cada projeto, deve existir a definição da funcionalidade dos pinos da FPGA em um arquivo do tipo .qsf.

Durante a criação do projeto, o Quartus cria, na pasta principal do seu projeto, um arquivo chamado Nome_do_Projeto.qsf.

Ele contém as definições básicas do projeto e deve ser acrescentada a definição dos pinos. Essa definição está na ABA: Modelos VHDL > Kit DE0-CV > Arquivo de Configuração dos Pinos (.qsf) do Kit FPGA DE0CV para o Quartus.

Para confirmar o funcionamento do seu projeto, veja o circuito RTL resultante e faça a simulação.

Após o circuito funcionar adequadamente, grave-o na FPGA e faça alguns testes para confirmar o seu funcionamento.

Verifique o funcionamento do sinal Habilita A. O que ocorre se o sinal Habilita A estiver em nível 0 e ocorrer um pulso de clock?

Devido ao uso de 4 bits, é necessário restringir os números utilizados para evitar ultrapassar o limite representável pelos 4 bits (valor decimal = 15).

Esquema Completo (com entradas e saídas).

As conexões dos I/Os da placa DE0-CV são mostrado abaixo:

Procedimento

O seu projeto será formado por cinco arquivos, todos eles baseados na estrura do esqueleto (disponível na ABA Modelos VHDL), que são:

• O top level, que é o arquivo principal (similar ao main da linguagem C), que conterá:

  • Todas as instâncias dos componentes a serem usados (cada modelo VHDL dos componentes possui um exemplo da sua instanciação);

  • A interligação entre esses componentes, também conhecido como port map de cada instância de componente;

  • A declaração e interligação dos recursos externos à FPGA com o circuitos que usam esses componentes. Isso é feito através do port da declaração da entity e do arquivo .qsf (disponível na ABA Referências).

• Um arquivo para o MUX, chamado muxGenerico2x1.vhd, que será preenchido com o modelo VHDL de “MUX Genérico” (disponível na ABA Modelos VHDL);

• Um arquivo para o Registrador, chamado registradorGenerico.vhd, que será preenchido com o modelo VHDL de “Registrador Genérico” (disponível na ABA Modelos VHDL);

• Um arquivo para a ULA, chamado ULASomaSub.vhd, que será preenchido com o modelo VHDL de “ULA: Soma e Subtração” (disponível na ABA Modelos VHDL).

• Um arquivo para o Detector de Borda, chamado edgeDetector.vhd, que será preenchido com o modelo VHDL de “Detector de Borda” (disponível na ABA Modelos VHDL).

O estado em repouso do Botão é o nível ALTO, portanto, para o RESET devemos usar not KEY(1).

Abaixo, temos um exemplo do top_level desta atividade, completo e funcional.

Note que, para interligar os compontentes, utilizamos a declaração signal, como mostrado no exemplo abaixo.

library ieee;
use ieee.std_logic_1164.all;

entity Aula1 is
  -- Total de bits das entradas e saidas
  generic ( larguraDados : natural := 4;
              simulacao : boolean := TRUE -- para gravar na placa, altere de TRUE para FALSE
  );
  port   (
    CLOCK_50 : in std_logic;
    KEY: in std_logic_vector(3 downto 0);
    SW: in std_logic_vector(9 downto 0);
    LEDR  : out std_logic_vector(9 downto 0)
  );
end entity;

architecture arquitetura of Aula1 is
-- Obs.:
-- SW(9 downto 6) : entrada da variavel X.
-- SW(3 downto 0) : entrada da variavel Y.
-- SW(4) : o ponto de controle da Operacao da ULA.
-- SW(5) : o ponto de controle de SelMUX.
-- KEY(0) : o botão do clock.
-- KEY(1) : o ponto de controle para Reset A (o Botao em repouso fica no nível alto, portanto, devemos usar not KEY(1) no Reset).
-- KEY(2) : o ponto de controle de Habilita A.
-- KEY(3) : sem uso.

  signal chavesX_ULA_B : std_logic_vector (larguraDados-1 downto 0);
  signal chavesY_MUX_A : std_logic_vector (larguraDados-1 downto 0);
  signal REG1_ULA_A : std_logic_vector (larguraDados-1 downto 0);
  signal Saida_ULA : std_logic_vector (larguraDados-1 downto 0);
  signal MUX_REG_A : std_logic_vector (larguraDados-1 downto 0);
  signal Chave_Operacao_ULA : std_logic;
  signal CLK : std_logic;
  signal SelMUX : std_logic;
  signal Habilita_A : std_logic;
  signal Reset_A : std_logic;
  signal Operacao_ULA : std_logic;
begin

-- Instanciando os componentes:

-- Para simular, fica mais simples tirar o edgeDetector
gravar:  if simulacao generate
CLK <= KEY(0);
else generate
detectorSub0: work.edgeDetector(bordaSubida)
        port map (clk => CLOCK_50, entrada => (not KEY(0)), saida => CLK);
end generate;

-- Instancia do MUX.
MUX1 :  entity work.muxGenerico2x1  generic map (larguraDados => larguraDados)
        port map( entradaA_MUX => chavesY_MUX_A,
                 entradaB_MUX =>  Saida_ULA,
                 seletor_MUX => SelMUX,
                 saida_MUX => MUX_REG_A);

-- Instancia do Acumulador.
REG1 : entity work.registradorGenerico   generic map (larguraDados => larguraDados)
          port map (DIN => MUX_REG_A, DOUT => REG1_ULA_A, ENABLE => Habilita_A, CLK => CLK, RST => Reset_A);

-- Instancia da ULA:
ULA1 : entity work.ULASomaSub  generic map(larguraDados => larguraDados)
          port map (entradaA => REG1_ULA_A, entradaB =>  chavesX_ULA_B, saida => Saida_ULA, seletor => SW(4));

-- Chaves e Botoes.
chavesX_ULA_B <= SW(9 downto 6);
chavesY_MUX_A <= SW(3 downto 0);
SelMUX <= SW(5);
Operacao_ULA <= SW(4);
Reset_A <= not KEY(1);
Habilita_A <= KEY(2);


-- A ligacao dos LEDs:
LEDR (9) <= SelMUX;
LEDR (8) <= Habilita_A;
LEDR (7) <= Reset_A;
LEDR (6) <= Operacao_ULA;
LEDR (5) <= '0';    -- Apagado.
LEDR (4) <= '0';    -- Apagado.
LEDR (3 downto 0) <= REG1_ULA_A;

end architecture;

Verificação através do RTL

Para verificar se o projeto está conforme o desejado, podemos utilizar o visualizador RTL. No Quartus, ele está em:

• Tools > Netlist Viewers > RTL Viewer.

Caso tenha mantido a linha de configuração para fazer simulação, como mostrado abaixo:

  generic (  larguraDados : natural := 4;
                simulacao : boolean := TRUE -- para gravar na placa, altere de TRUE para FALSE
  );

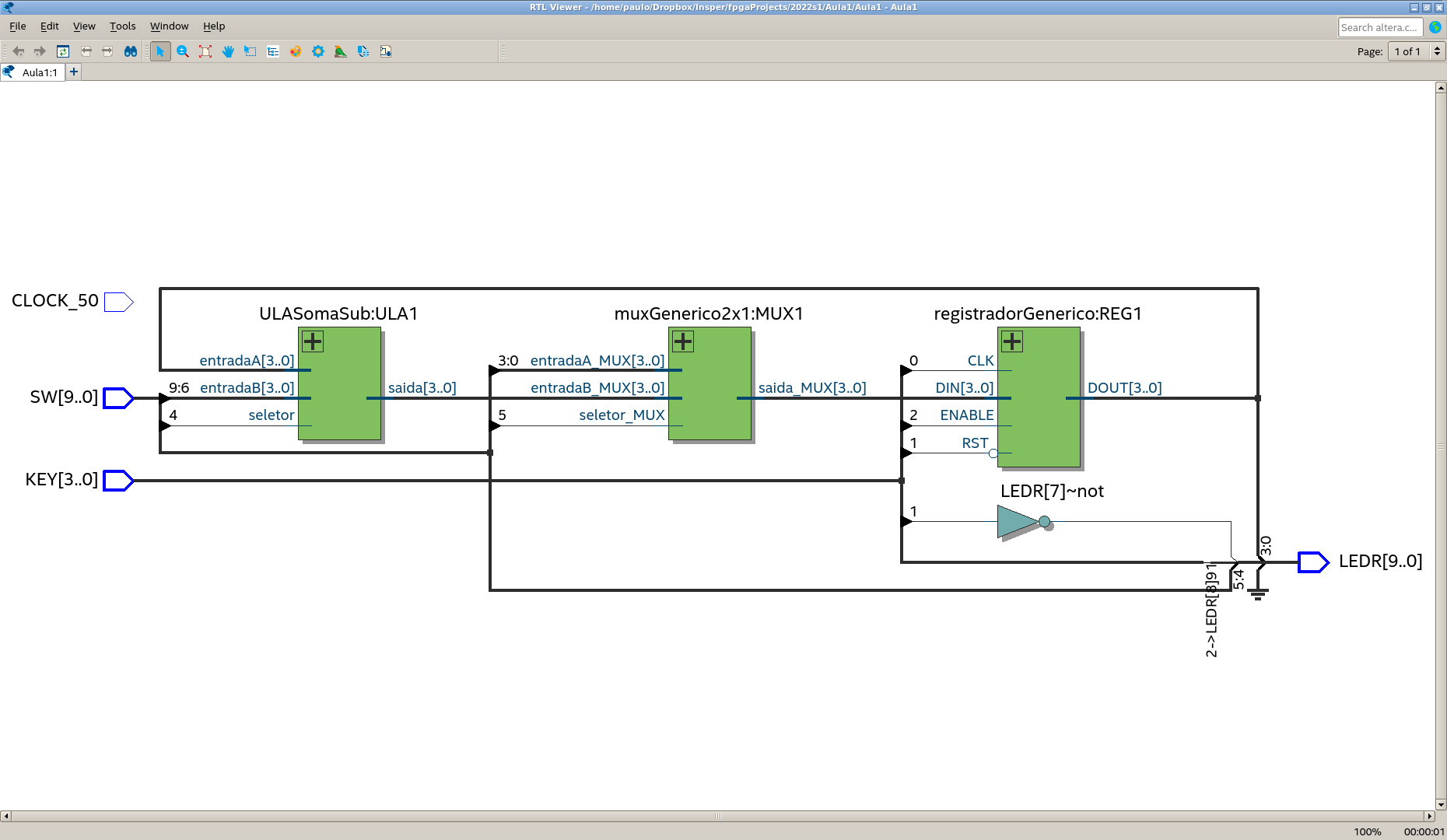

O diagrama obtido deverá ser similar ao abaixo.

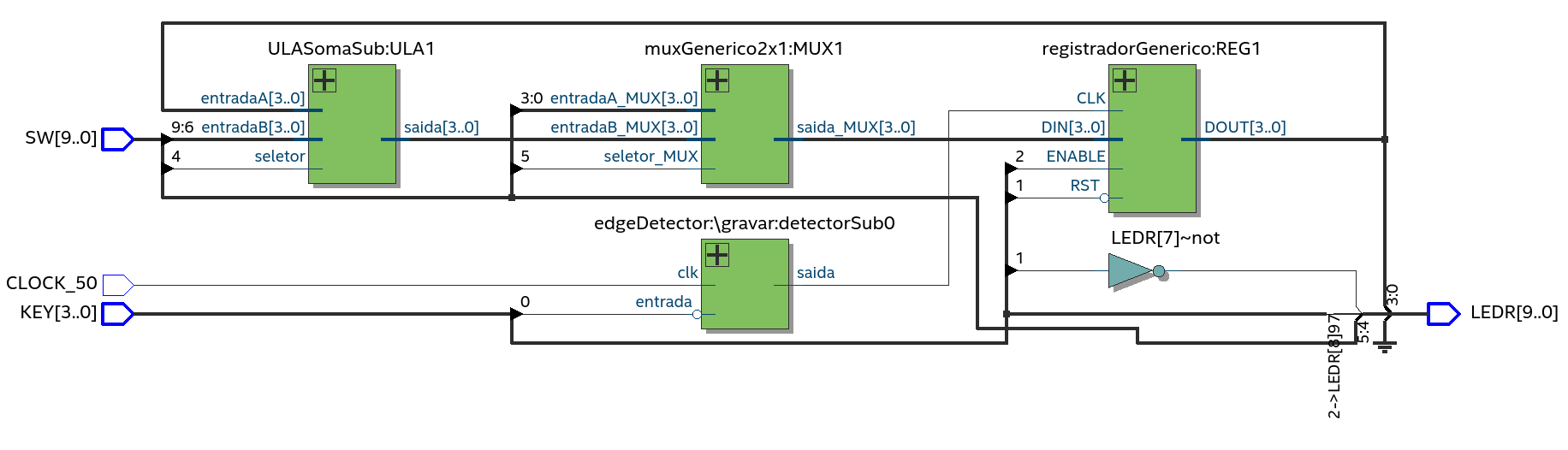

Caso tenha mantido a linha de configuração para executar na placa, como mostrado abaixo:

  generic (  larguraDados : natural := 4;
                simulacao : boolean := FALSE -- para gravar na placa, altere de TRUE para FALSE
  );

O diagrama obtido deverá ser similar ao abaixo.

Teste com a Equação 3x - 4

Com o circuito pronto, faça o teste utilizando a equação 3x - 4. A sequência dos pontos de controle são as mesmas mostradas no exemplo anterior.

Para facilitar, faça uma tabela com essa sequência, que reutilizaremos na próxima aula.
